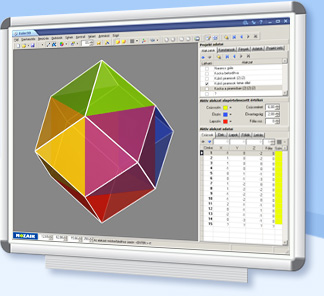

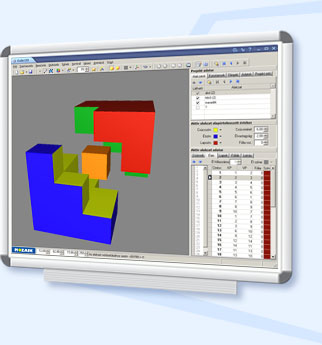

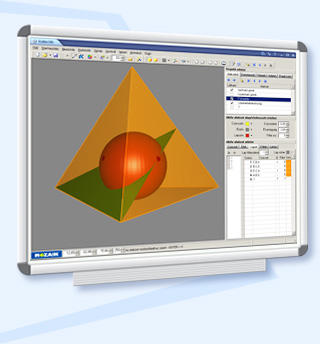

Az Euler3D egy térgeometriai szerkesztő-
program, amely a különböző poliéderek és felületek szemléltetésén túl, magas szintű matematikai kontroll biztosítása mellett (önátmetszések szűrése, síktörések vizsgá-
lata, konkáv sokszögek háromszögekre való darabolása) lehetőséget ad azok szerkesz-
tésére is.
A program adatkezelésének legnagyobb egysége a projekt. A projektben lévő alakzatokat csúcsaik, éleik és lapjaik megadásával definiálhatjuk: a csúcsokat az őket meghatározó koordinátahármas (X, Y, Z) megadásával, az éleket a kezdő- és végpontjukat meghatározó csúcsok sorszámával, a lapokat pedig az őket meghatározó csúcsok indexének ciklikus felsorolásával. Az alakzatok vizsgálata során az áttekinthetőség megkönnyítése érdekében a csúcsokhoz, élekhez és lapokhoz külön fóliákat rendelhetünk, melyek láthatósága tetszés szerint be- ill. kikapcsolható. A csúcsokat, éleket és lapokat az alapértelmezett sorszámozás mellett címkékkel is jelölhetjük.
A koordinátaértékek megadása során a számértékek mellett használhatjuk a projektbe felvett konstansokat is, melyekre betűjelükkel (az angol ABC betűivel) hivatkozhatunk.
A szerkesztés alatt álló alakzatokat az egér segítségével mozgathatjuk ill. nagyíthatjuk. A program kétféle módon tudja ábrázolni a testeket: perspektív és axonometrikus (ortogonális) vetítéssel.
Az alakzatok realisztikusabb ábrázolásához két fényforrás áll rendelkezésünkre, melyeket rögzíthetjük egy-egy adott pontba, vagy beállíthatjuk őket úgy, hogy kövessék a kamera mozgását.

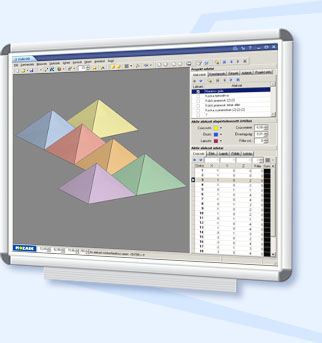

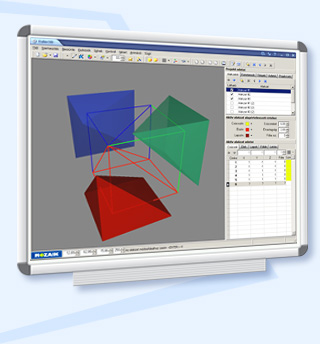

A programban különböző térgeometriai transzformációkat is elvégezhetünk. A tükrözést, eltolást, forgatást és nyújtást akár egymás után - a transzformációk szorzataként - is végrehajthatjuk, és a paraméterek megfelelő beállításain keresztül olyan bonyolultabb transzformációkat is végezhetünk, mint pl. az alakzatok tetszőleges éle körüli elforgatás, vagy a lapsíkokra való tükrözés.

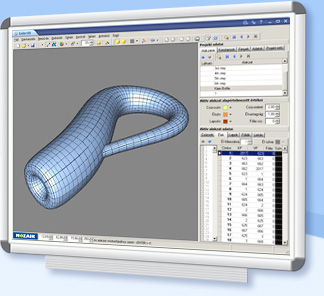

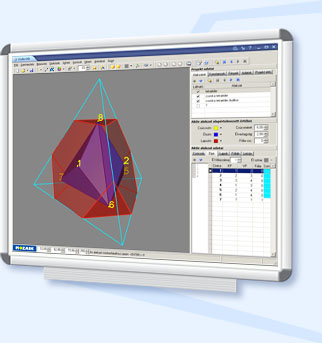

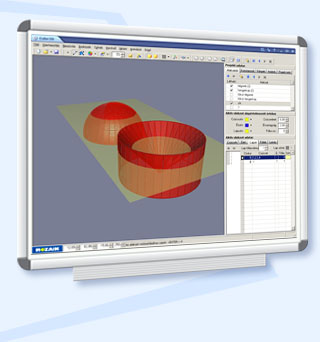

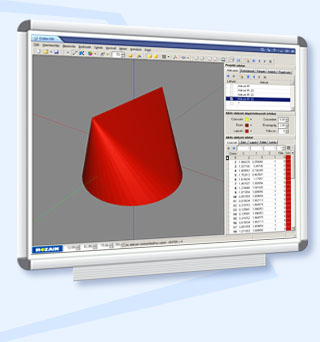

A program lehetőséget ad az olyan forgásszimmetrikus alakzatok előállítására is ,mint pl. a kúp és a gömb. Mindemellet az alakzatok duálisának előállítására is lehetőségünk van a gömbre vonatkozó polaritás alkalmazásával.
A program egyik legnagyobb erénye a különböző matematikai szoftverekkel (Maple, Mathematica) való kapcsolattartás. Az elkészített alakzatokat számos formátumba exportálhatjuk, néhány fájltípusból pedig lehetőségünk van az adatolvasásra is.
